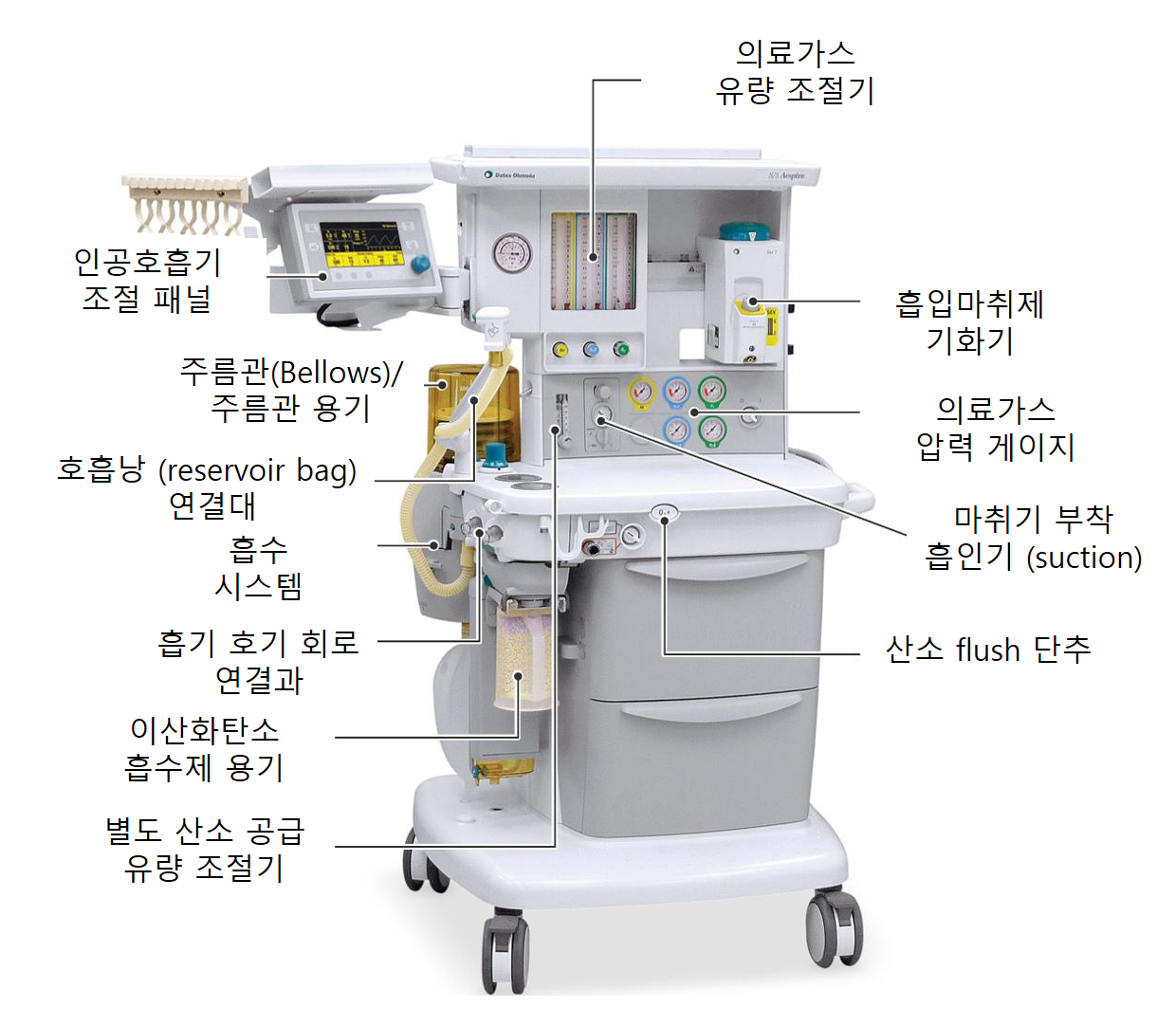

마취기 (인공호흡기) 구조
Structure of the Anesthesia Machine
1. 인공호흡기 조절패널 (VentilatorControl Panel)
환자의 호흡을 조절하는 중심장치로, 호흡률(RR), 흡기압력,들숨-날숨 비율 등을 설정할 수 있습니다.
2. 주름관/ 주름관 용기 (Bellows/ Bellows Housing)
호흡기 작동 시 수축과 팽장을 반복하여 환자에게 공기를 전달합니다.
3. 호흡낭 연결대 (ReservoirBag Connector)
수동 환기 시 호흡낭을 연결하는 부위입니다.
4. 흡수시스템 (Scavenging System)
사용 후 남은 마취가스를 외부로 안전하게 배출합니다.
5. 흡기/ 호기 회로 및 이산화탄소 흡수제 용기
(BreathingCircuit & CO₂Absorber)
환자와 기계를 연결하며, 이산화탄소를 제거합니다.
6. 산소 공급 유량 조절기 (O₂Flowmeter)
비상시 직접 산소를 공급할 수 있는 장치입니다.
7. 의료가스 유량 조절기 (Flowmeter)
산소, 아산화질소, 공기 등의 유량을 조절합니다.
8. 흡입마취제 기화기 (Vaporizer)
액체 마취제를 기화시켜 정확한 농도로 환자에게 전달합니다.
9. 의료가스 압력 게이지 (PressureGauge)
가스의 공급 압력을 실시간으로 확인합니다.
10. 마취기 부착 흡인기 (Suction)
기도 내 이물질을 제거하는 장치입니다.
11. 산소 Flush 버튼 (OxygenFlush Button)
100% 산소를 빠르게 대량 공급할 수 있습니다 (35-75L/min).
